Манометр 40 бар с мембранным разделителем для инъекционного шнекового насоса

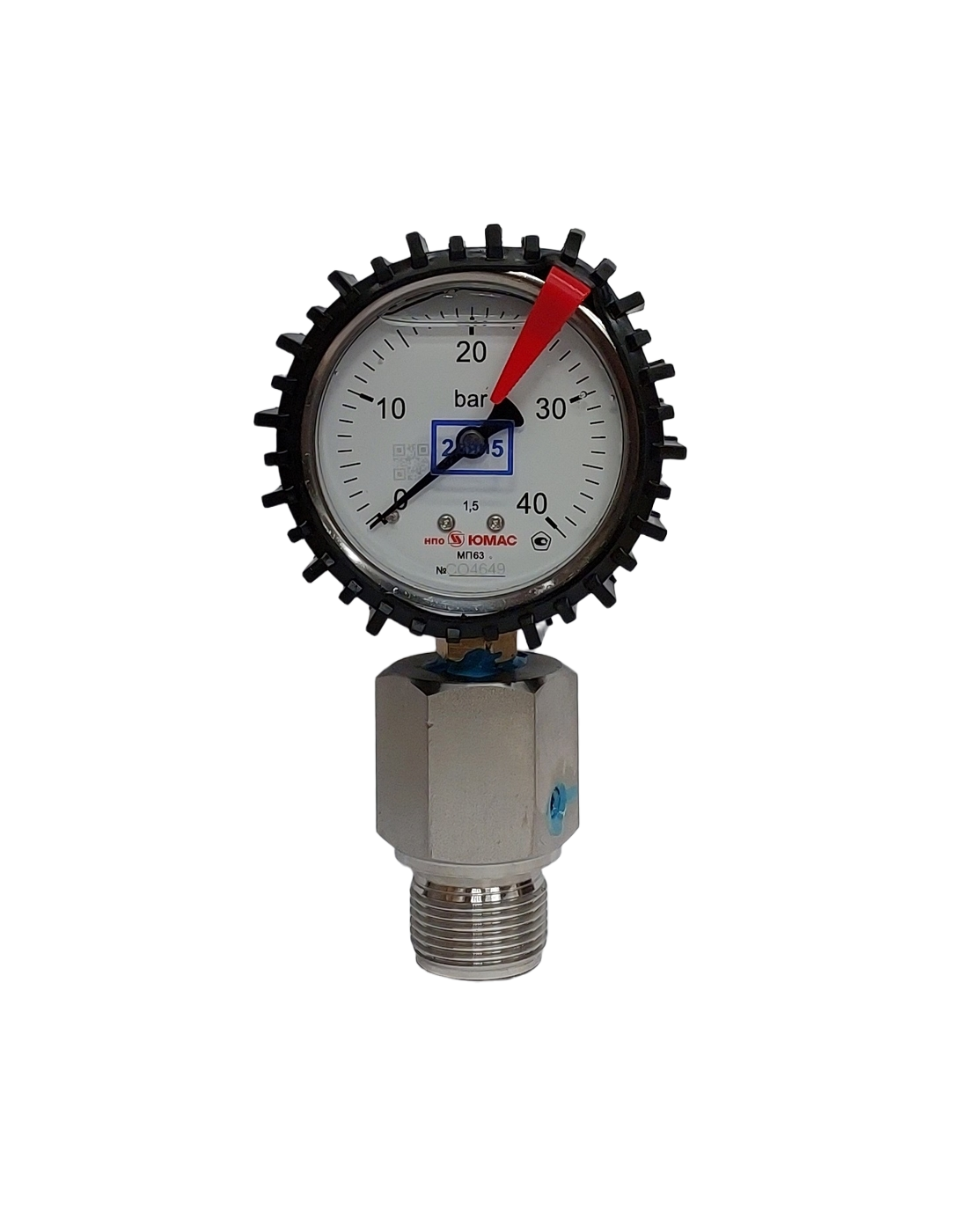

Манометр с мембранным разделителем сред Титан-ММ-40

Запчасти к инъекционным насосам в наличии. Доставка в любой город РФ.

Манометр деформационный с трубчатой пружиной, виброустойчивый с жидкостным заполнением (глицерин).
Может применяться на всех моделях насосов Титан-706 и Титан-Профи, а так-же на любых аналогичных насосах и штукатурных станциях с рабочим давлением не более 25 Бар (2,5 МПа) и максимальным давлением не более 40 Бар (4,0 МПа)
Данный манометр работает с любыми цементными и иными материалами,
не подвержен засорению и застыванию рабочей части, рассчитан на постоянный точный контроль давления при инъектировании, цементации и других работах с насосом.
Применяется в местах с повышенной вибрацией и пульсацией. Применяется при обычных работах, а так-же при работах, требующих давления близкого к максимальному рабочему 20 - 25 бар (2,0 - 2,5 Мпа), чтобы исключить повреждение механизма манометра при превышении давления 25 бар.
В комплекте защитный кожух из резины.

Основные технические данные:

• Диапазон показания: 0…40 бар (0..4,0 МПа)  Внимание На шкале установлена красная отметка в зоне давления 25 бар
• Класс точности: 1,5
• Номинальный диаметр: 63 мм
• Резьба на разделителе: 3/4 НР
• Cоединение: радиальное, с мембранным разделителем, с фронтальной мембраной G 3/4
• Температура окружающего воздуха -20...+60°С
• Макс. температура измеряемой среды +60°С

Обязательно использование манометра с разделителем сред при инъектировании на исторических объектах под реставрацию; при точно указанном давлении в проектной документации; при ремонтных работах в ослабленной кирпичной кладке; при иньекционных работах сотрудниками, не имеющими опыта.

Внимание!

• Монтаж и демонтаж производить ключом только за КОРПУС РАЗДЕЛИТЕЛЯ.

• Запрещено выкручивать манометр из разделителя, иначе точность измерений нарушится.

• При монтаже и демонтаже ЗАПРЕЩАЕТСЯ чистить или нажимать измерительную мембрану твердыми предметами, мембрану разрешается чистить только мягкой кистью.

• При длительном нахождении манометра при температуре ниже -15 градусов Цельсия необходимо перед работой выдержать манометр в помещении при положительной температуре не менее 12 часов, для разморозки глицерина

• На разделителе соединительная наружная резьба 3/4 дюйма, для соединения с арматурой на 1/2 дюйма необходимо использовать переходник.

• Рекомендуется устанавливать манометр на 1-2 мм выше потока в тройнике, для меньшего износа мембраны при работе с цпс и другими абразивосодержащими растворами, для этого на резьбовой части одеты 2 резиновые прокладки.

• Внимание!  Шнековые пары насосов могут выдавать максимальное давление до 30 - 40 бар.  Для предотвращения разрывов шланга и поломки соединительной арматуры выключайте насос заранее, до достижения предельного рабочего давления насоса 25 бар. Учитывайте инерцию привода, так-как после отключения питания насос делает еще несколько оборотов.

Принцип работы мембранного манометра (манометра с разделителем сред)
Работа разделителя сред в манометре построена таким образом, что на сам разделитель давление оказывается лишь с одной стороны, со стороны прохождения потока измеряемого материала. Сила давления сгибает диафрагменную мембрану на разделителе, и рабочее тело (силиконовое масло, глицерин) передает давление на измерительный механизм манометра. Так как форма разделителя и его крепление увеличивают его стабильность, и манометр с разделителем сред меньше испытывает вибрации, чем классические манометры. Для большей надежности и долговечности на разделителях при работе с постоянными изменениями динамической нагрузки устанавливаются манометры с жидкостным наполнителем, эффективные при пульсациях и вибрации. Таким образом применение манометра с разделителем позволяет измерять давление в таких сложных местах, как цементные насосы, штукатурные станции, инъекционное оборудование и.т.п. При этом растворы и смеси не оказывают вредного воздействия на механизм манометра, нет риска застывания материала внутри манометра и его выхода из строя.
