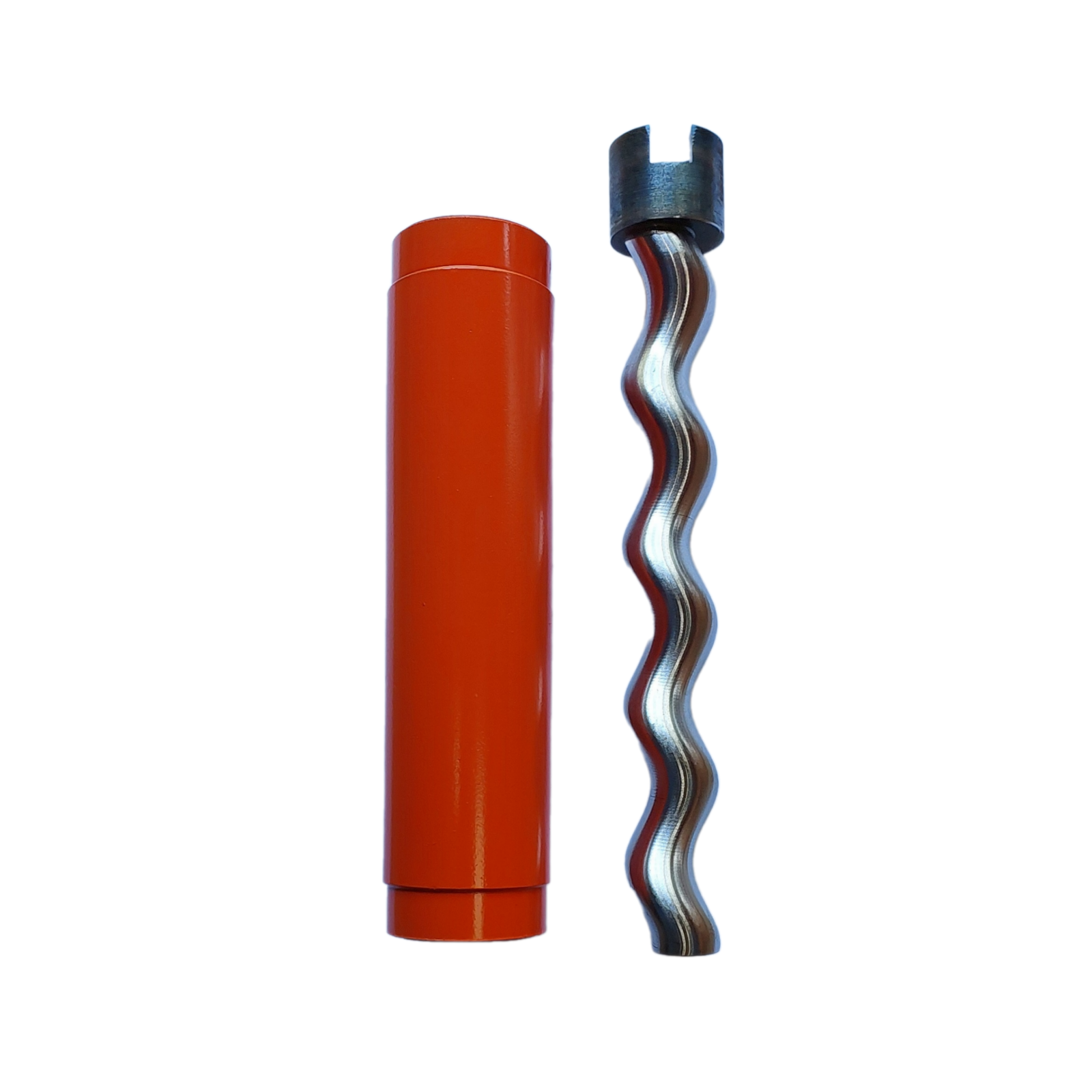

Шнековая пара для инъекционного шнекового насоса

•      Работает с микроцементом, цементом, цпс, штукатуркой и т.п.

•      Работает с фракцией до 2,5-3,0 мм

•      Ресурс 10 - 20 000 кг по сухому материалу на микроцементах и т.п. материалах, на цпс и смесях с наполнителями фракцией 1,2мм - 2,5мм ресурс меньше. Ресурс напрямую зависит от таких параметров: фракция перекачиваемого раствора, высоты и дальность подачи раствора, количество перегибов шланга, диаметр шланга.

•      Работает на правостороннем вращении  (левое вращение только для сборки)

•      Рабочие обороты - не более 400 об/мин

•      Диаметр статора – 48 мм, под фланец 51 мм, длина статора – 210 мм

•      Соединение ротора – шлиц

Для сохранения ресурса шнековой пары соблюдайте правила эксплуатации

•      не превышайте размер максимальной фракции 2,5мм-3,0 мм

•      не превышайте рабочие обороты 400 об/мин

•      не применяйте неверную смазку при сборке, только силиконовая спрей-смазка

•      не допускайте попадания через бункер насоса в шнековую пару камней, саморезов, металлической стружки

•      регулярно очищайте бункер и магистраль насоса, частицы застывшего раствора могут повредить шнековую пару

•      при длительном хранении насоса снимайте шнековую пару, храните ее в разобранном виде, с нанесенной силиконовой смазкой. При длительном хранении на насосе в собранном виде происходит деформация упругого материала статора, как результат, уменьшение натяга в соединении ротор-статор

Сборка шнековой пары

•      перед сборкой новой шнековой пары обязательно набрызгайте силиконовую смазку (спрей) внутрь с обоих концов нового статора и на винт нового ротора, вращением ротора влево (против часовой стрелки) вверните ротор в статор, до совпадения нижнего среза статора и торца ротора.

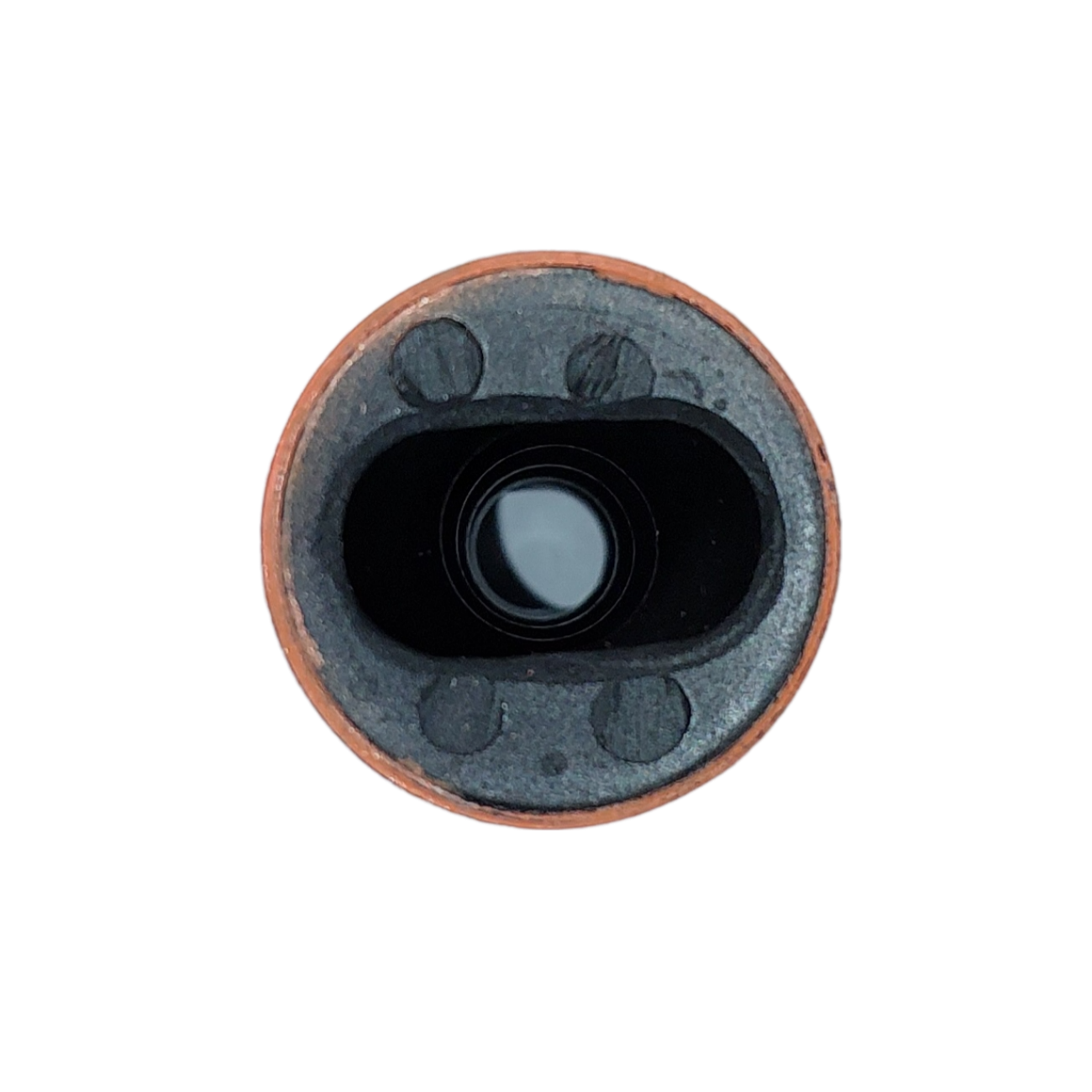

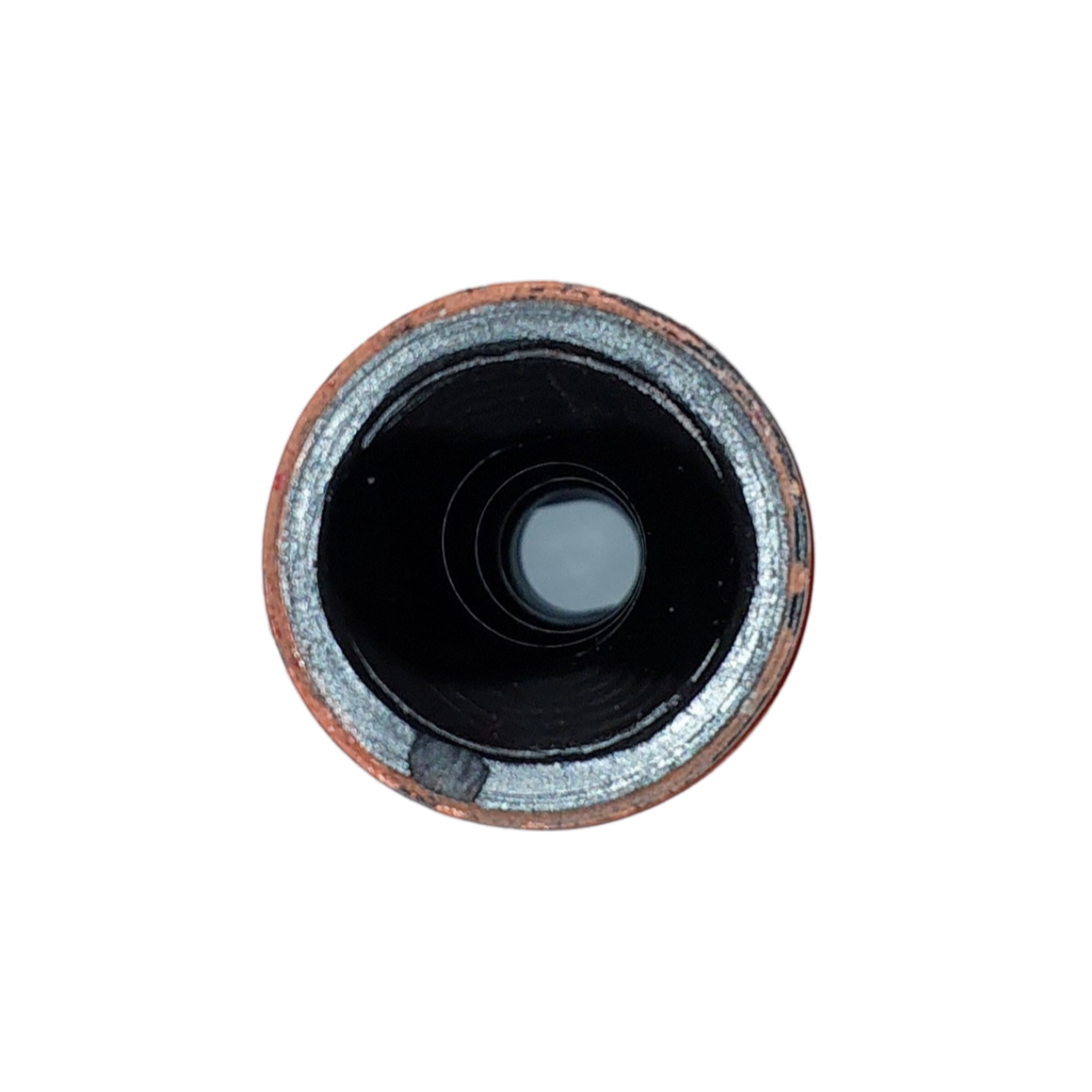

•      верхняя часть статора, вход для ротора, имеет конический вырез, нижняя часть статора ровная. Запрещается зажимать статор в тисках при сборке, он может изменить форму. Для сборки зафиксируйте ротор и накручивайте на него статор.

•      для облегчения сборки, особенно при пониженной температуре воздуха рекомендуется погреть статор шнековой пары на тепловентиляторе

Замена шнековой пары на насосах Титан-706

Внимание - при износе шнековой пары и потере рабочего давления необходимо заменить шнековую пару

•      отключите от сети приводную дрель, установите насос вертикально

•      открутите гайки на конусном фланце, снимите конусный фланец, выньте изношенную шнековую пару

•      оденьте муфту ротора шнековой пары на приводной вал, небольшим вращением убедитесь, что вал в зацеплении и с муфтой привода и ротором шнековой пары

•      оденьте конусный фланец на конец статора, на шпильки, произведите обтяжку гаек, равномерно, по кругу, затем установите контргайки и затяните их
